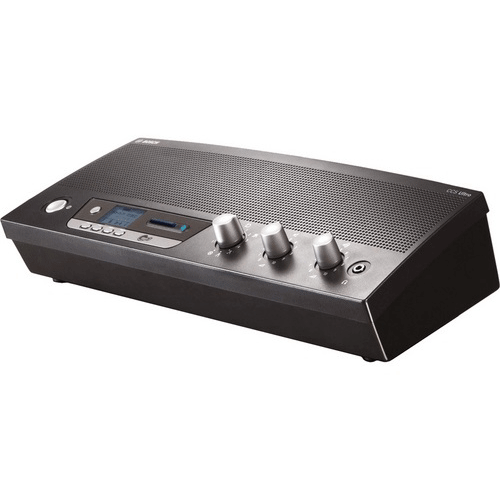

Bosch CCS-CU – Khối điều khiển trung tâm

Khối điều khiển trung tâm Bosch CCS-CU :

• CU có đầu ghi tích hợp để ghi âm kỹ thuật số cho thảo luận vào thẻ SD. Màn hình đồ họa hiển thị trạng thái của đầu ghi và có thể sử dụng các nút đi kèm để cấu hình đầu ghi. Một tùy chọn là chức năng ghi âm chỉ hoạt động khi micrô hoạt động. Có thể tháo thẻ SD ra khỏi CU và xử lý trên PC để thực hiện phiên âm; cũng có thể lấy bản ghi âm bằng cách kết nối PC với cổng USB của CU. Có thể phát lại bản ghi âm trên loa của màn hình hoặc loa của đại biểu. Tiếng bíp và đèn LED nhấp nháy cho biết thẻ SD gần đầy và người dùng cần thay thẻ mới.
• Chế độ thử nghiệm – kiểm tra xem các kết nối có chính xác không. Tất cả các vòng đèn của micrô và đèn LED của thiết bị đóng góp sáng lên để cho biết các thiết bị kết nối chính xác
• CU có hai đầu ra đường trục để kết nối nối tiếp với các thiết bị đóng góp. Có thể kết nối 25 thiết bị đóng góp với từng đầu ra đường trục, với chiều dài cáp hệ thống tối đa 100 m (109,3 thước Anh).
• Có thể sử dụng tối đa 3 CU cùng nhau trong một hệ thống thảo luận để cấp nguồn và điều khiển tối đa 150 thiết bị đóng góp. Trong cấu hình này một CU hoạt động với vai trò là bộ điều khiển chính cho toàn bộ hệ thống.
• Loa màn hình tích hợp và chân cắm tai nghe cho phép theo dõi hội nghị.

• Điện áp chính: 100 đến 240 VAC ± 10%
• Tiêu thụ hiện tại tối đa 0,9 A (100 VAC) đến 0,3 A (240 VAC)
• Nguồn cung cấp DC cho các đơn vị đóng góp: 24 V ± 1 V (hạn chế hiện tại)
• Điều khiển âm lượng loa tắt tiếng (50 dB att.) + 10 bước 1,9 dB
• Mức ngưỡng giới hạn tới đơn vị 10 dB trên loa / tai nghe mức danh nghĩa
• Kích thước bao gồm cả chân (H x W x D): 84 x 361 x 143 mm (3,4 x 14,2 x 5,6 in)
• Chiều cao bàn chân: 5,5 mm (0,22 in)
• Gắn bàn (di động hoặc cố định): giá 19 inch
• Trọng lượng: 1,5 kg (3,3 lb)
• Chất liệu polymer
• Chất liệu (cơ sở): sơn kim loại
• Than màu (trên cùng) (PH10736)
